A continuación se presenta el resultado de unos desarrollos específicos que se están haciendo para un proyecto de mantenimiento de cables y tuberías. Sin embargo, entendiendo el concepto quizas pueda tener aplicaciones específicas y resultados interesantes en algunos de sus procesos, por ejemplo, control de rondas georeferenciadas.
Como está todavía en desarrollo algunos elementos serán mejorados en el futuro.
Imagen PDF compuesta del servidor (pdf_field)
Agregadas en la versión 21.11 del servidor estas vistas permiten combinar múltiples preguntas de geopuntos en un mapa o una imagen abstracta en un pdf. Estas vistas compuestas son bastante especializadas y se utilizan para el mantenimiento de cables o tuberías. Forman parte de los cálculos del lado del servidor por lo que no son visibles sino en la exportación del pdf. Las dos vistas son:
- Mapa PDF compuesto
- Imagen PDF compuesta

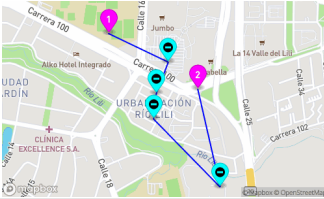

Mapa PDF compuesto
Emplea la apariencia pdflinemap, seguida de los nombres de las preguntas de geopuntos que se incluirán en el mapa compuesto.
Este tipo de pregunta tiene un propósito específico que es representar segmentos de cable y la ubicación de fallas a lo largo de ese segmento. Cuando se crea un PDF para un formulario que lo contiene, los valores de los geopuntos para las preguntas especificadas se combinan en un solo mapa. La apariencia contiene los nombres de los geopuntos. Estos se colocan en orden de acuersdo a lo siguiente:
- La ubicación del inicio del segmento de cable.
- La ubicación del final del segmento de cable.
- La ubicación de una falla
- La ubicación de otra falla, etc.
Cómo se diseña (define en un formulario):
En Editor Web:

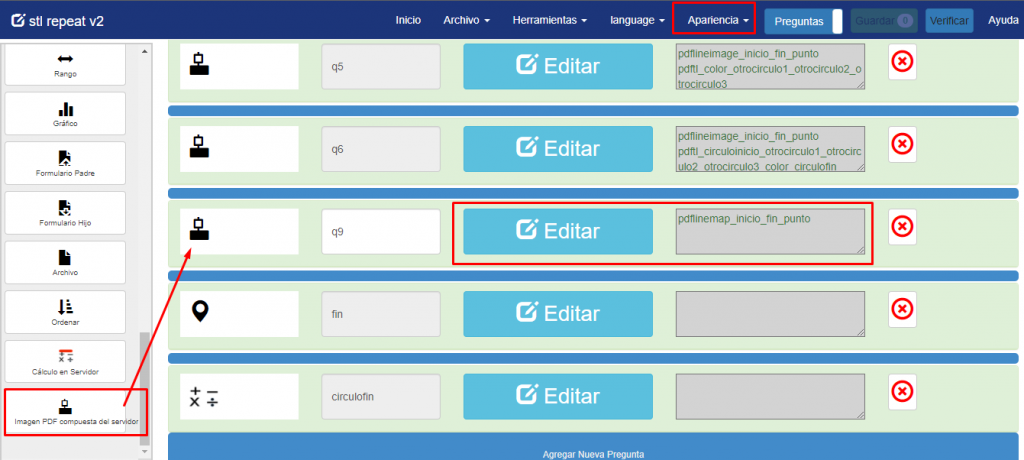

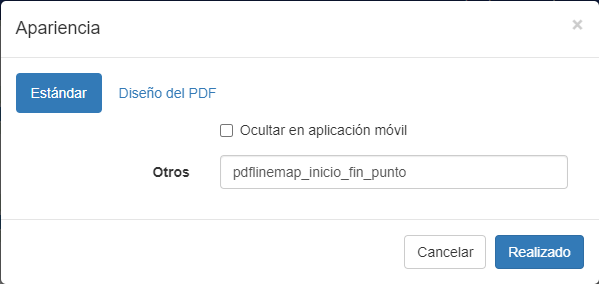

Para este caso la apariencia se edita en Apariencias -> clic en el botón Editar de la pregunta -> Otros
En Plantilla Excel:
En el ejemplo anterior la pregunta de tipo geopunto qnicio identifica el inicio del cable o tuberia, la pregunta de geopunto (geopoint) fin identifica el final del cable o tuberia y punto la ubicación de la(s) falla(s).
Cada nombre de pregunta está separado por un guión bajo “_”. Si la pregunta de falla se repite, se incluirán múltiples fallas para cada registro de subformulario.

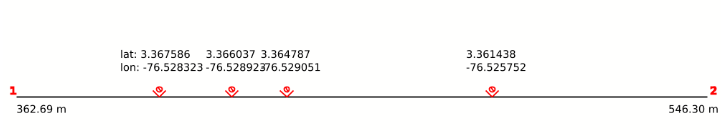

Imagen PDF compuesta
Al igual que el mapa compuesto, esta pregunta representa segmentos de cable y la ubicación de fallas a lo largo de ese segmento. La representación es un poco más abstracta que el mapa. Sin embargo, también se pueden agregar indicadores de semáforo a la salida.
Para definir los puntos a incluir en la imagen emplea la apariencia pdflineimage seguida de los nombres de las preguntas de geopuntos que se incluirán en la imagen compuesta y para agregar indicadores de semáforo emplea la la apariencia pdftl seguida de las preguntas que establecen los colores del semáforo.
Cómo se diseña (define en un formulario):

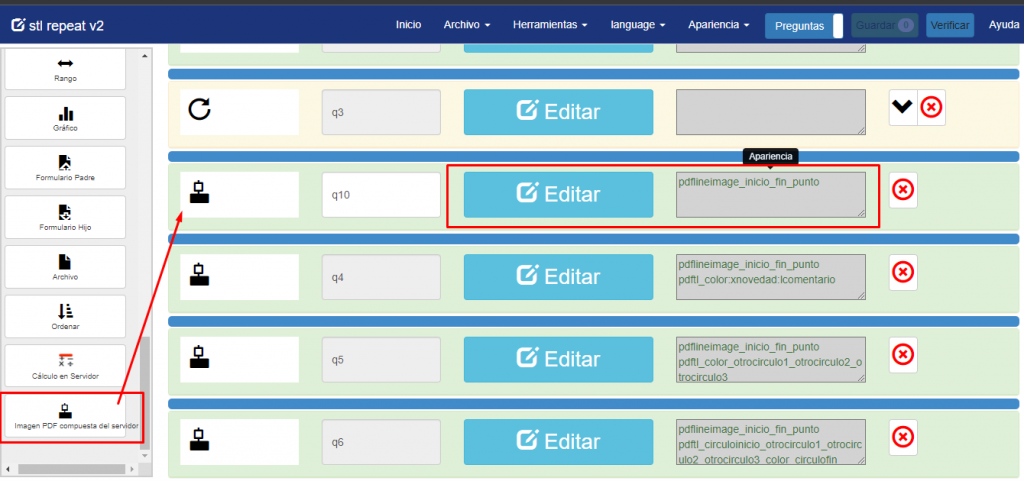

En Editor Web:
En Plantilla Excel:
En el ejemplo anterior la pregunta de tipo geopunto qnicio identifica el inicio del cable o tuberia, la pregunta de geopunto (geopoint) fin identifica el final del cable o tuberia y punto la ubicación de la(s) falla(s).

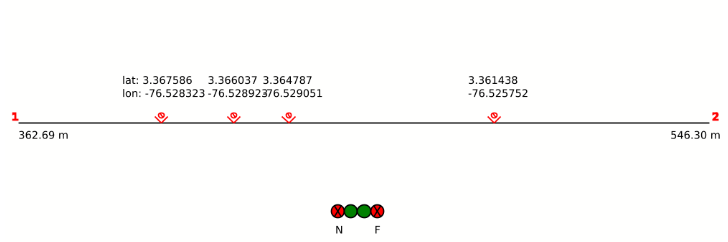

Semáforos
Se pueden usar varias apariencias que comiencen con pdftl para agregar semáforos a la imagen.

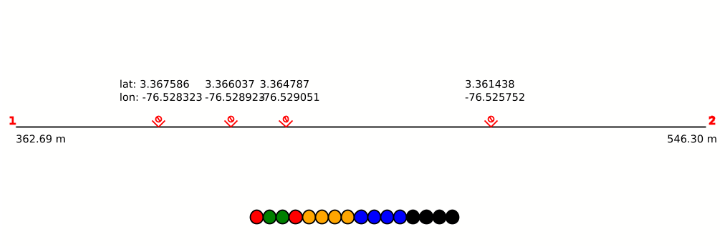

Los colores se establecen por las respuestas a las preguntas. Por lo general, la pregunta de cálculo podría usarse para generar el color. Por ejemplo, una pregunta puede tener uno de los siguientes valores:
- red
- orange
- yellow
- green
- white
- black
- #af04b1
Los valores rgb personalizados deben estar precedidos por un hash (#).
Ejemplos:
pdftl_q1_q2 crea un semáforo con 2 colores pdftl_high_medium_low crea un semaforo con 3 colores
Opcionalmente se pueden agregar anotaciones a los semáforos. Estas anotaciones son una X, que es una cruz a través de la luz y una etiqueta que aparece debajo de la luz. Estas anotaciones se agregan colocando dos puntos después de la pregunta que identifica el color de la luz. Luego, ya sea la letra x o la letra l seguida del nombre de la pregunta que determina si se tacha o no la luz y/o su etiqueta:
pdftl_q1:xq3:lq4_q2 pdftl_q1:xq3_q2:lq4 pdftl_q1:xq3:lq4_q2:lq4:xq5
Para tachar un semáforo, el valor de la pregunta a la que se hace referencia deberá ser “yes”, “true” o “1”.
Advertencia: tenga en cuenta que los colores, X y comentarios se indican mediante una pregunta y no pueden ser indicados directamente, es decir, los colores x y comentarios en las apariencias de las imágenes y mapas compuestos van referenciados a una pregunta que contiene el valor.
Nota: Este tipo de preguntas compuestas aplican tanto para PDF nativo como para plantilla PDF.
Ejemplos:
En los siguientes links podrá descargar dos formularios de ejemplo que emplean vistas compuestas:
